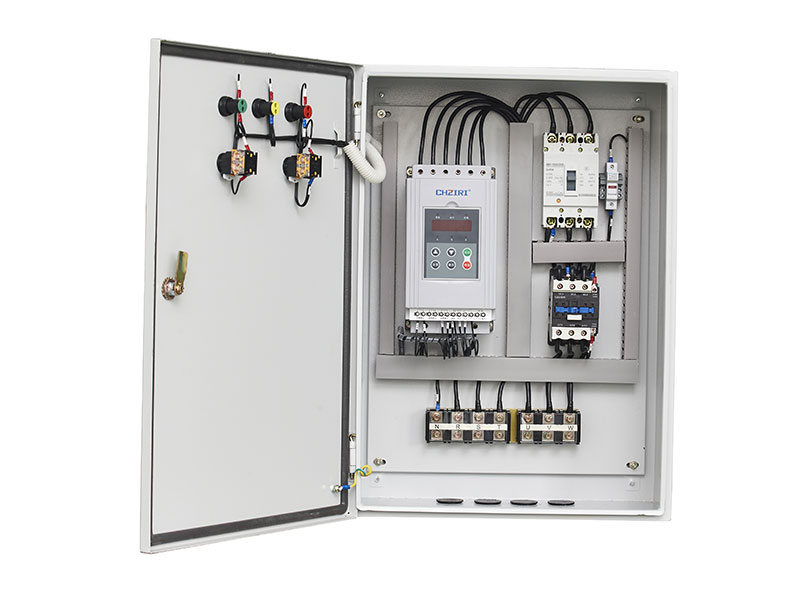

软起动控制柜
ZJRG系列软起动控制柜适用于三相交流鼠笼式异步电动机。本控制柜内主要有软起动器，交流接触器（旁路）和断路器（短路保护）组成。在电机起动和运行过程中都有完善的电机保护功能；采用闭环控制，大大提高了电机的软转矩起动和软转矩停车的平稳性、可靠性，运行时采用旁路接触器，运行功耗近乎于零。
性能特点
起动时间可预置，根据负载类型不同设定不同的起动时间；
初始电压可预置，根据负载类型不同设定不同的初始电压；
具有限流功能，使起动电流不超过设定的电流值；
停机方式分为软停机和自由停机；
旁路接触器功能，起动完毕，可接通旁路接触器；
一拖多台功能，一台软起动装置可依次起动多台电机；
具有多达14种保护功能。

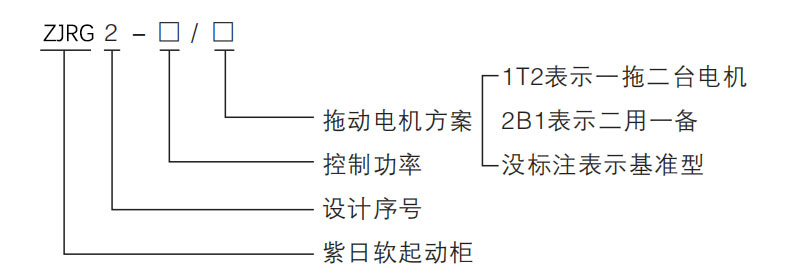

型号说明
订货须知
软起动控制柜的规格繁多，各方面技术要求较高。请您在订货之前务必详细了解设备负载的工作原理，
性能指标等，再选用电气控制柜功能特征，并从各方面多角度加以核对。然后在订货时将使用条件要求一一
注明，这样才能使您选到最适宜使用的产品，本公司根据用户使用要求提供选型。
1. 订货时，请根据使用的要求不同选择：
2. 订货时，没有说明要求的按B体育官网下载入口公司常规设计订购，如有特殊要求的，请在合同中注明。
1.电源电压三相四线380V±15%，频率50/ 60Hz；
2.起动次数每小时不超过20次；
3.海拔高度不超过3000米，超过高度提高功率；
4.环境温度应在-30～+55℃内；
5.环境湿度相对不大于90%，且无水珠凝结现象；
6.使用场所无腐蚀性气体、无导电尘埃、通风良好；。
7.柜体防护等级IP20、IP30。
本软启动柜满足大多数带动重型负载的要求，以下表格仅供参考。
|
应用负载种类 |
起动斜坡时间（秒） |
停止斜坡时间（秒） |
起始电压 (%) |
电压软起动（最大限流值） |
限流起动 |
|
离心泵 |
16 |
20 |
40 |
4 |
2.5 |
|
球磨机 |
20 |
6 |
60 |
4 |
3.5 |
|
风机 |
26 |
4 |
30 |
4 |
3.5 |
|
活塞式压缩机 |
16 |
4 |
40 |
4 |
3 |
|
轻载电机 |
16 |
2 |
30 |
4 |
3 |
|
提升机械 |
6 |
10 |
60 |
4 |
3.5 |
|
搅拌机 |
16 |
2 |
50 |
4 |
3 |
|
破粹机 |
16 |
10 |
50 |
4 |
3.5 |
|
螺旋压缩机 |
16 |
2 |
40 |
4 |
3 |
|
螺旋传送带 |
20 |
10 |
40 |
4 |
2 |
|
皮带运输带 |
20 |
10 |
40 |
4 |
2.5 |
|
热泵 |
16 |
20 |
40 |
4 |
3 |
