检查和整流桥和逆变模块
<准备>
(1) 拆下与外部连接的电源线（R，S，T）和电机连接线（U，V，W）

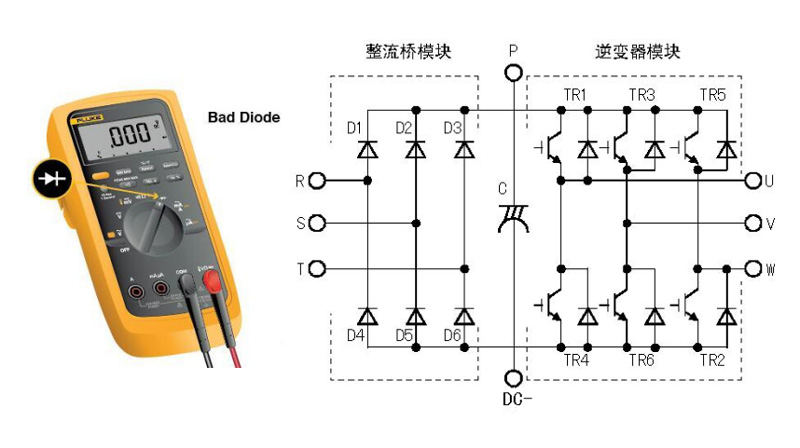

(2) 准备好数字式万用表。（使用
档）
<检查方法>
在B体育官网下载入口变频器的端子 R，S，T，U，V，W，P 和 DC-处，交换万用表的极性，测量它们的导通状态，便可判断其是否良好。
注：1、测量时必须确认平波电容放电以后才能进行。
2、导通时根据模块型号不同数字在300到700之间，如果所测量的数据几乎相同，此模块是没问题的。
<模块元件号和被检查的端子>
|
|
万用表极性 |
测量值 |
|
万用表极性 |
测量值 |
|||
|
红色（+） |
黑色（-） |
红色（+） |
黑色（-） |
|||||
|
整流桥模块 |
D1 |
R |
P |
400-700 |
D4 |
R |
DC- |
∝ |
|
P |
R |
∝ |
DC- |
R |
400-700 |
|||
|
D2 |
S |
P |
400-700 |
D5 |
S |
DC- |
∝ |
|
|
P |
S |
∝ |
DC- |
S |
400-700 |
|||
|
D3 |
T |
P |
400-700 |
D6 |
T |
DC- |
∝ |
|
|
P |
T |
∝ |
DC- |
T |
400-700 |
|||
|
逆变器模块 |
TR1 |
U |
P |
300-500 |
TR4 |
U |
DC- |
∝ |
|
P |
U |
∝ |
DC- |
U |
300-500 |
|||
|
TR3 |
V |
P |
300-500 |
TR6 |
V |
DC- |
∝ |
|
|
P |
V |
∝ |
DC- |
V |
300-500 |
|||
|
TR5 |
W |
P |
300-500 |
TR2 |
W |
DC- |
∝ |
|
|
P |
W |
∝ |
DC- |
W |
300-500 |
|||
